6833.37平米17层住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅建筑
- 建筑设计面积：6833.37平方米
- 建筑高度：49.70m
- 地上楼层：17层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水,变频供水设备
- 供水分区：两区
- 污废水排水体制：合流
- 设计内容：给水系统,污水排水系统,废水排水系统,消火栓系统,喷淋系统
- 地下室：仓储
- 设置场所火灾危险等级：中危险级Ⅱ级
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 1、说明书及主要材料表 资料目录
- 2、给水、排水及消防平面图
- 3、给水、直饮水、消火栓、自喷管道轴测图
- 4、污水、废水管道轴测图
- 5、废水提升管道系统图
附件详情
该项目包括生活给水系统、生活直饮水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统及灭火器具配置系统。
生活直饮水供水方式：机组提供的直饮水直接供至用户。水源：由小区设备房的生活直饮水机组供给。
地下室自喷平面图
污废水系统图
直饮水管道轴测图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

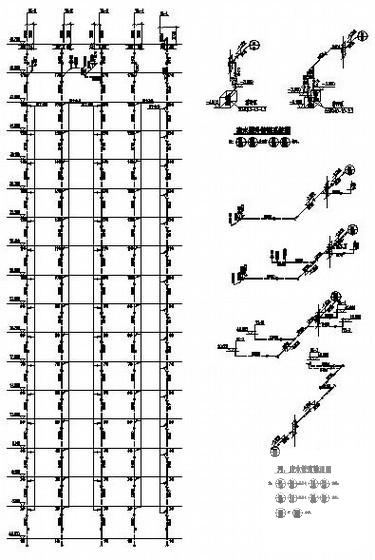

住宅楼给排水图纸 - 1 -

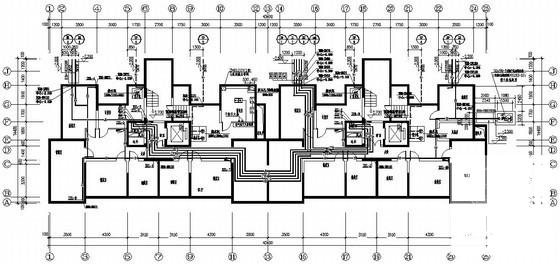

住宅楼给排水图纸 - 2 -

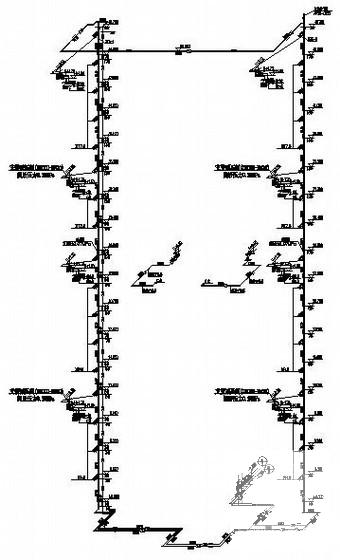

住宅楼给排水图纸 - 3 -

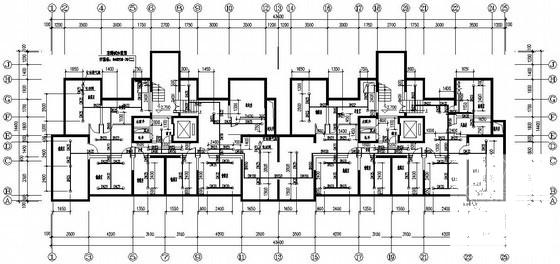

住宅楼给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
