21层餐饮商业楼采暖通风及防排烟系统设计CAD施工大样图

  • 设计说明:有
  • 建筑类别:办公,餐饮
  • 建筑高度:高层建筑
  • 地上层数:21层
  • 地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 项目地址:北京

附件详情

一、项目概要:

该项目为北京一大厦,地上共21层,地下共4层。图纸内容包含设计施工说明、设备材料表、通风排烟平面图、通风排烟剖面图、通风机房图等...

二、通风排烟系统:

1.燃气计量间设置平时和事故通风机,通风换气次数不小于12次/小时。

2、防排烟通风执行<>,厨房排油烟风机(防爆型)兼做消防排烟风机,厨房补风机兼做消防补风机。

3、每个厨房为一个防火分区,主食操作间和副食操作间设排烟(风)口,排风机入口处设150.C防火阀,当烟气温度达到150 C时,自动关闭并报警,联动关闭对应排烟风机及补风机;送风机引入口均设70C防火阀,当送风温度达到70C时,自动关闭并报警...

三、采暖系统:
1.热源来自热力站,供回水温度60/50°C,利用原新风机组供回水。
2.采用四柱铸铁散热器,每片在60/50C供回水条件下,散热量不小于于70w/片。
3.采暖方式为双管上供、上回式,供回水管道均设于厨房顶板下部...

二层通风排烟平面图

通风机房大样图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

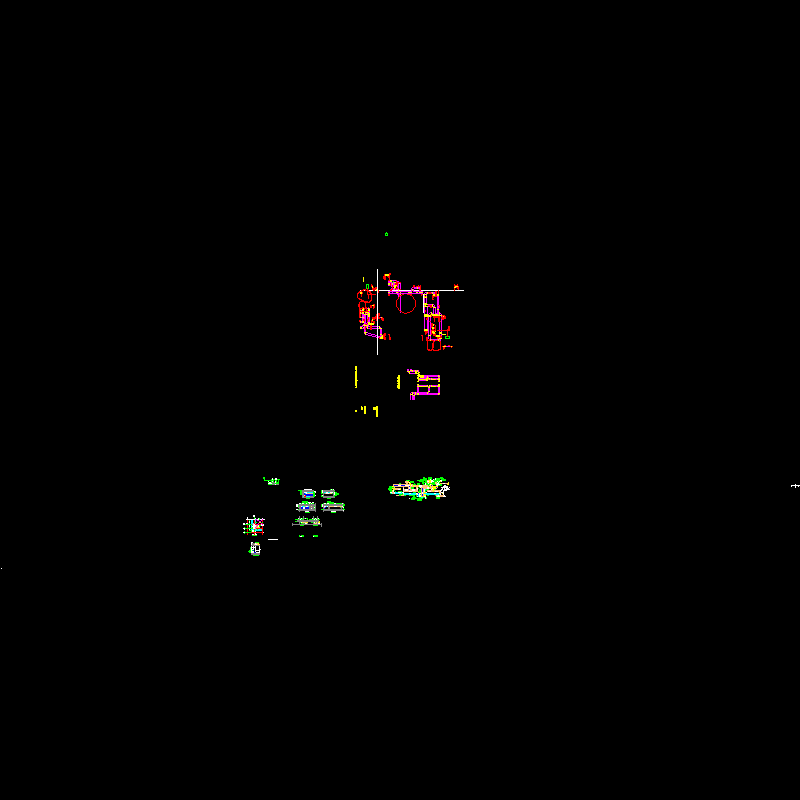

  • 厨房设计说明.dwg
    厨房设计说明.dwg

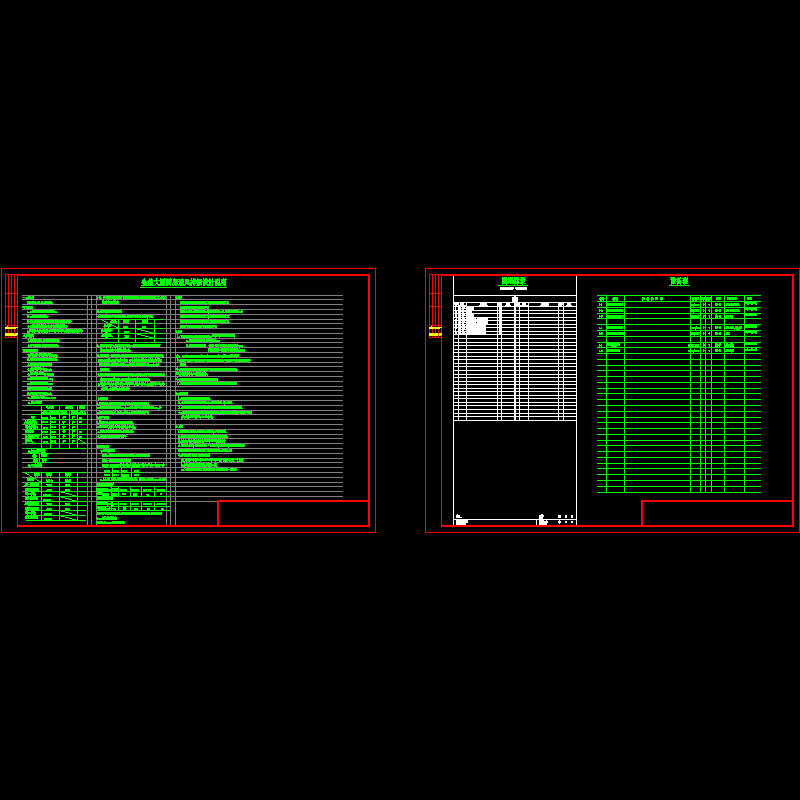

  • 厨房通风方案图改.dwg
