2014年三级公路工程设计方案(附CAD图纸)

稿件就路线平面设计提出三种设计方案及三种设计方案的投资估算。附CAD图6张。   路线全长:5.2km 道路等级:公路三级 行车速度: 30km/h 交通等级为:中 路面类型为:沥青混凝土 路面设计标准轴载:BZZ-100KN;沥青路面结构设计年限:8年。工业园区内混凝土路段横断面布置型式为2m人行道 16m行车道 2m人行道,道路控制红线宽度按20m考虑;路面宽度为16m路段横断面布置型式为2m人行道 16m行车道 2m人行道,道路控制红线宽度按26m考虑;穿村路段横断面布置型式为绿化带 0.8m排水沟 0.75m路肩 9m行车道 0.75m路肩 0.8m排水沟 绿化带,道路控制红线宽度按15m考虑。新修16m路段道路两侧侧埋设雨水管线。   路面结构层采用3cm厚AC-10细粒式沥青混凝土 粘层 4cmAC-16中粒式沥青混凝土 透层 18cm厚水泥稳定碎石(水泥参考含量为5%) 15cm12%石灰土 15cm厚10%石灰土,路面顶面设计弯沉值LS=?21.4?(0.01mm)。   ……   编制于2014年3月

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

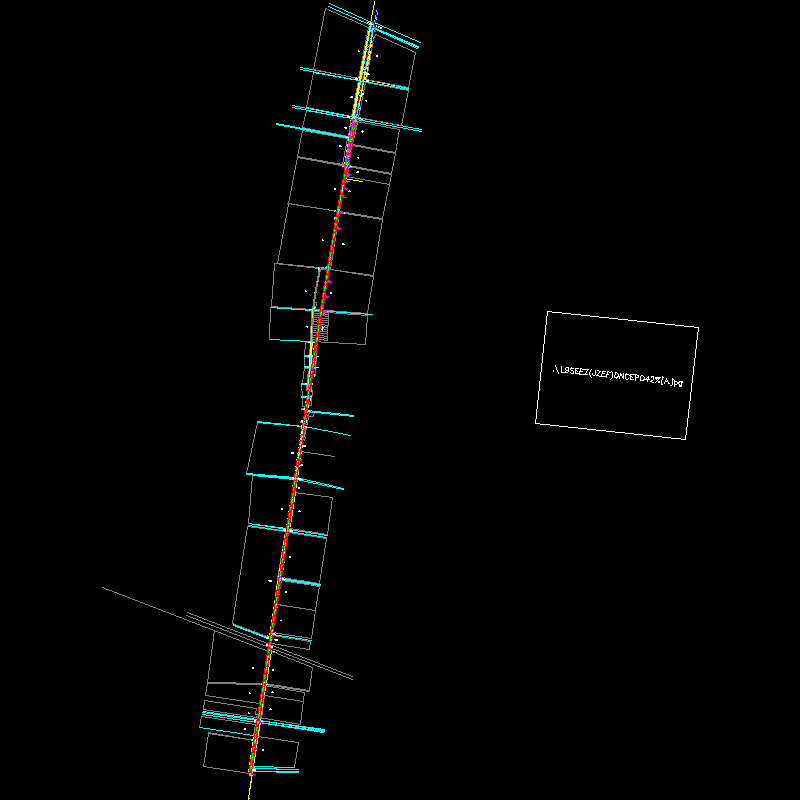

  • 4方案一路线平面设计图.dwg
    4方案一路线平面设计图.dwg

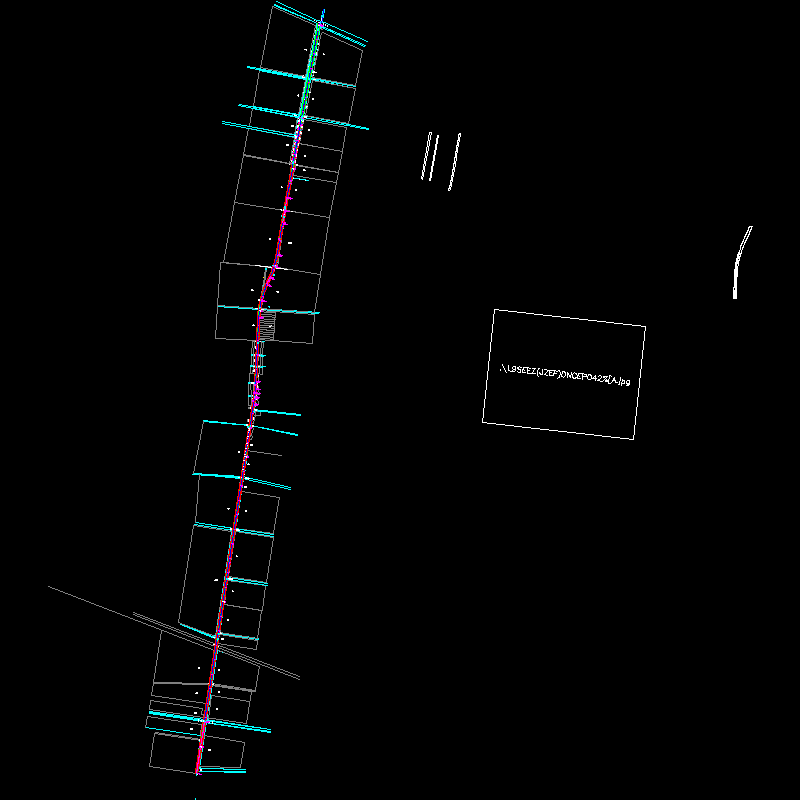

  • 5方案二路线平面设计图a3.dwg
    5方案二路线平面设计图a3.dwg

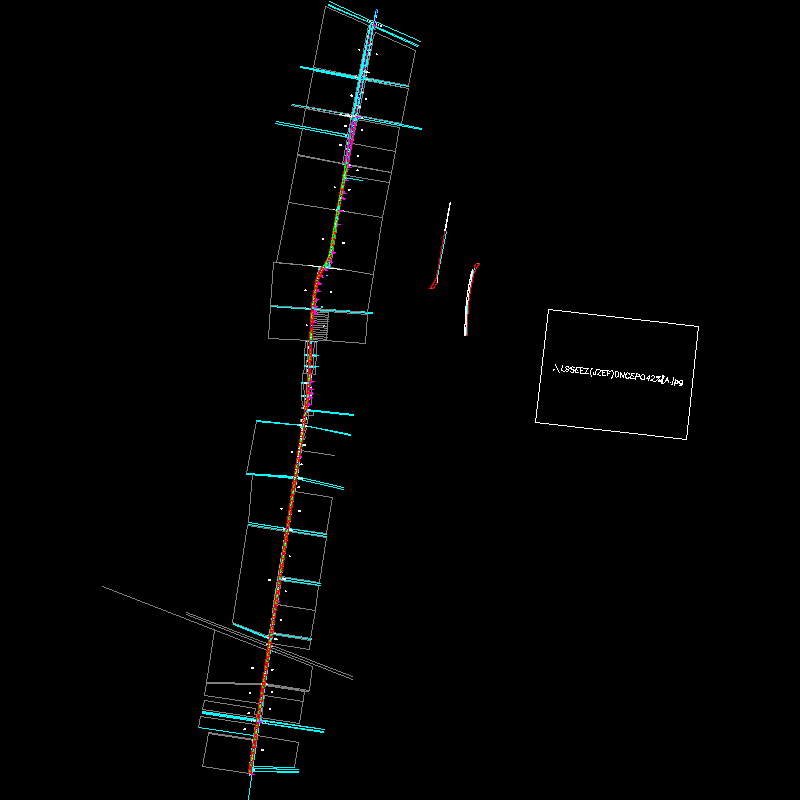

  • 6方案三路线平面设计图a3.dwg
    6方案三路线平面设计图a3.dwg
以上是部分截图,请下载附件后查看完整高清内容
