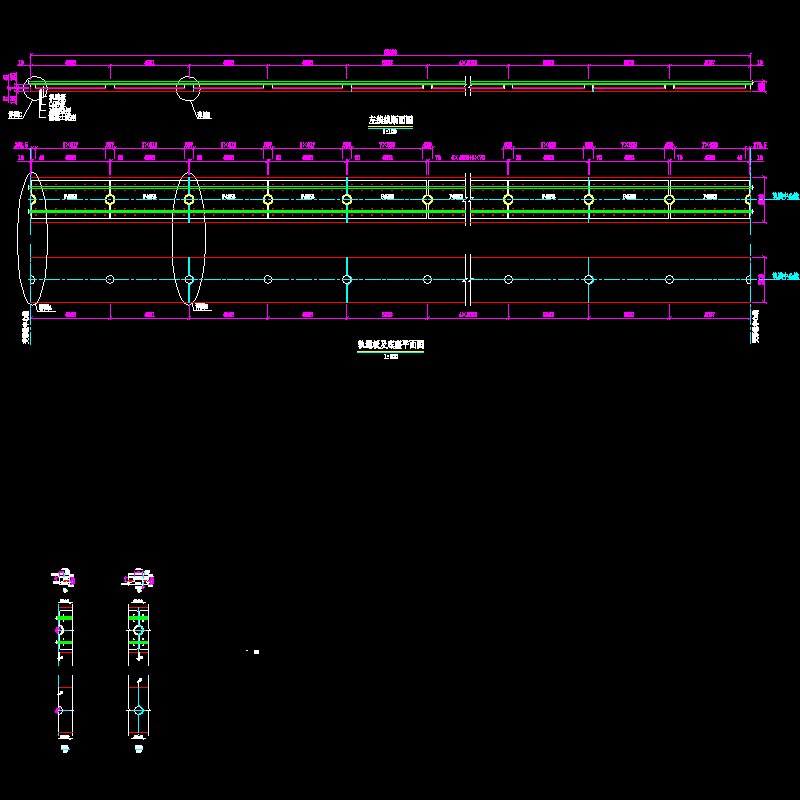

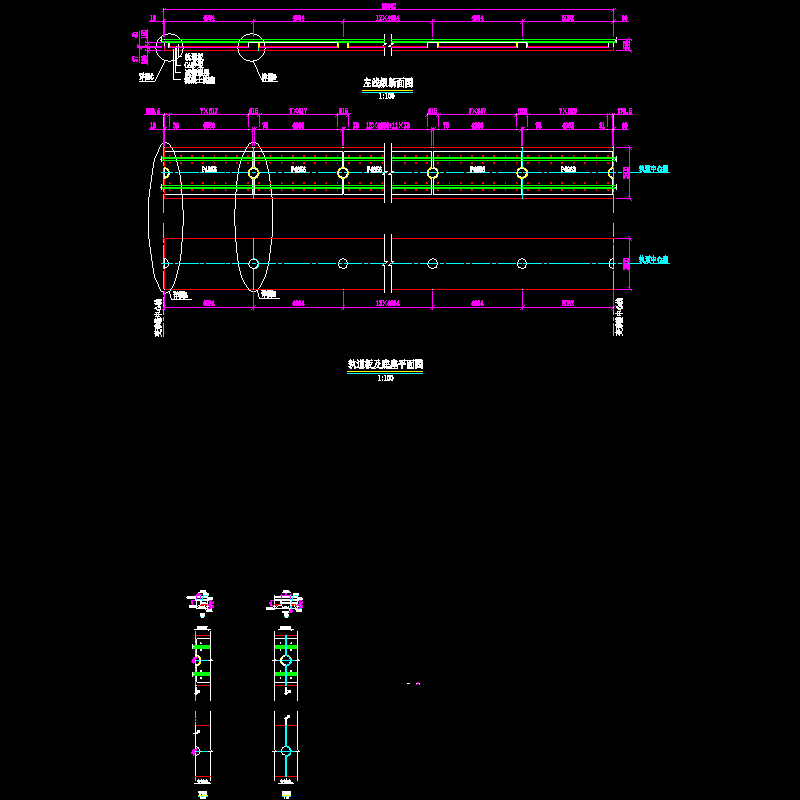

铁路隧道CRTSI型减振型板式无砟轨道平纵断面布置CAD图纸54张（竣工CAD图纸）

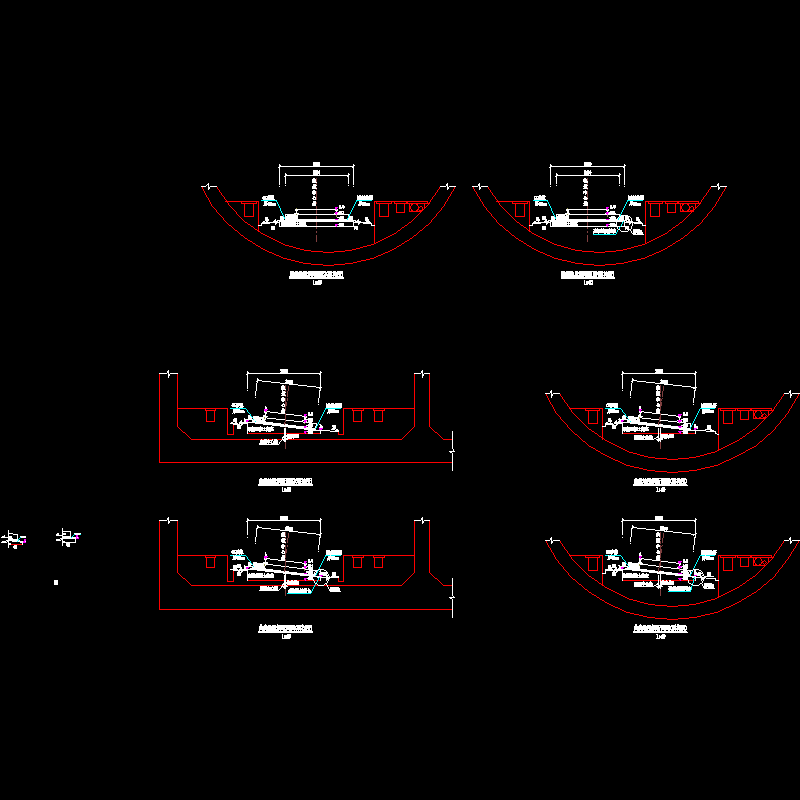

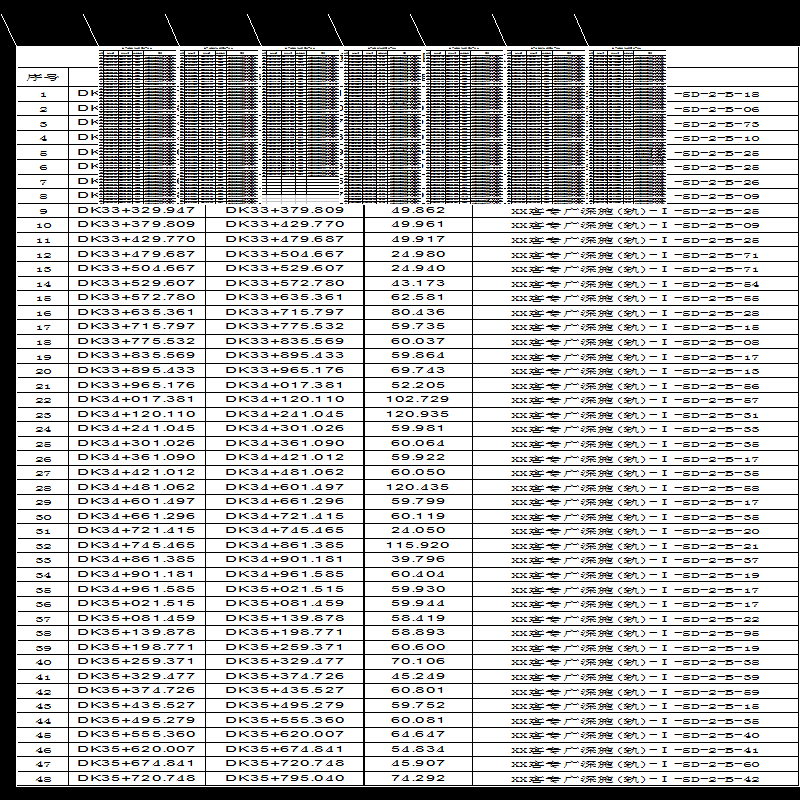

隧道全长10.8km。隧道无砟轨道底座内钢筋采用钢筋焊接网。隧道采用CRTS I型减振型板式无砟轨道，结构组成为钢轨、WJ－7B型分开式扣件、轨道板、水泥乳化沥青砂浆调整层、混凝土底座、凸形挡台及其周围填充树脂等组成。隧道内轨道结构高度为： 　　176mm（钢轨） 37mm（扣件） 190mm（轨道板） 40mm（CA砂浆） 27mm（弹性垫板） 186mm（底座）＝656mm。采用60 kg/m、100m定尺长、无螺栓孔U71Mn(k)新轨。采用WJ-7B型分开式扣件(研线0603B)，扣件高度为37mm。扣件垫板静刚度为20～30kN/mm，扣件系统节点静刚度为35kN/mm。每组扣件扣压力大于18kN，纵向阻力大于9kN/组。隧道内轨道板采用预应力平板（P），轨道板的型号主要为P4856和P4962两种。隧道采用CRTS I型减振型板式无砟轨道，弹性减振垫层设置在底座和CA砂浆之间，弹性减振垫层在隧道沉降缝和减振垫层刚度变化处应断开并搭接，其余地段为连续铺设……共计54张，设计于2009年
