3-m后张法预应力混凝土T梁桥施工图纸构造图,梁顶横坡示意图

资料简介
赚取积分

位置：湖南
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：40m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明 5
全桥工程数量表
桥位平面图
位工程地质纵断面图
桩位坐标图
桥型布置图3
主梁布置图3
桥台一般构造图
桥台台帽钢筋构造图
桥台耳、背墙钢筋构造图
台挡块、挡土板钢筋构造图
桥台支座垫石钢筋构造图
桥台桩基钢筋构造图2
桥墩一般构造图3
墩盖梁钢筋构造图3
桥墩墩身钢筋构造图7
桥墩系梁钢筋构造图3
桥墩承台钢筋构造图2
桥墩桩基钢筋构造图4
墩挡块钢筋构造图3
桥墩支座垫石钢筋构造图2
墩梁固结构造图
桥墩变截面柱式墩钢筋构造图2
桥墩地系梁钢筋构造图2
桥墩实体承台钢筋构造图
桥墩柱钢筋构造图
桥墩柱系梁钢筋构造图
桥墩桩基础钢筋构造图3
桥台挡块钢筋构造图
T梁梁顶横坡示意图
T梁桥墩标准图(40-12-0°~90°-0~15)
T梁桥墩标准图(40-12-0°~90°-0~25)
T梁桥墩标准图(40-12-0°~90°-40~60)
T梁桥台标准图(40-12-0°~90°-0~5.4)
40米T梁标准图
下部结构计算书15页

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/T F50-近代）；《公路桥梁抗震设计细则》（JTG /T B02-01-近代)
公路大桥桥位区地形高程为156～219.0m，最大地形相对高差约63m，地形陡峭，山谷自然坡度40~50°，植被发育。山谷南北展布，与线路基本正交。桥跨布置为3-(3x40)m预应力混凝土T梁（后张T梁，先简支后连续）。桥梁平面位于缓和曲线、圆曲线及直线上。平曲线：桥梁平面位于曲线、直线上；桥面宽度：12m=0.5m（防撞护栏）＋ 11m（行车道）＋0.5m（防撞护栏）；纵坡：全桥纵坡为3％。公路-Ⅱ级。桥台采用桩柱式桥台，桩径1.8m。桥墩采用柱式桥墩，桩基础，其中1、2、7、8＃桥墩墩柱直径为1.6m，桩基直径为1.8m；3、6#桥墩采用变截面柱式墩，第一节墩柱直径为1.6m，第二节墩柱直径为1.8m，桩基直径为2.0m。4、5＃桥墩与梁体固结。桩基均按嵌岩桩设计，施工采用机械成孔。混凝土采用C50、C40、C30、桩基采用C25混凝土。预制箱梁锚具采用OVM型锚具及其配套的设备，管道成孔采用金属波纹管。普通钢筋采用HPB235、HRB335和HRB400钢筋。支座采用板式橡胶支座，D80型毛勒伸缩缝、D160型模数式伸缩缝。桥面铺装采用4cm厚细粒式沥青混凝土（AC-13C）＋5cm厚中粒式沥青混凝土（AC-20C）＋8cmC50钢筋混凝土……61张CAD，

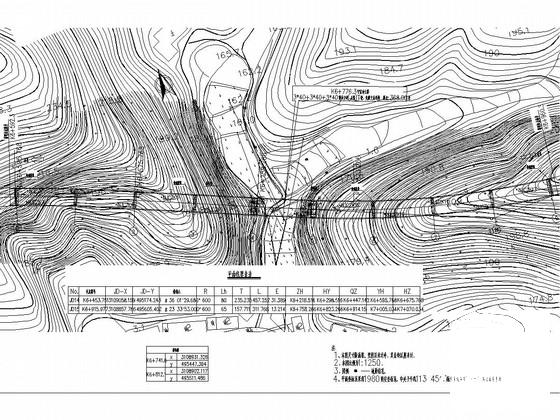

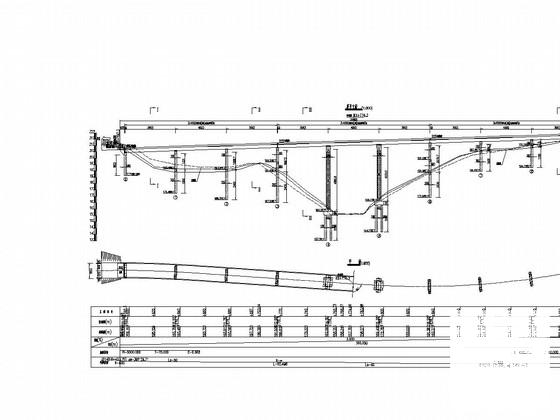

桥型布置图

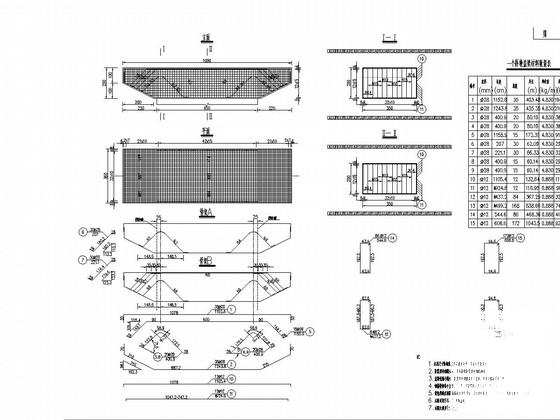

桥台台帽钢筋构造图

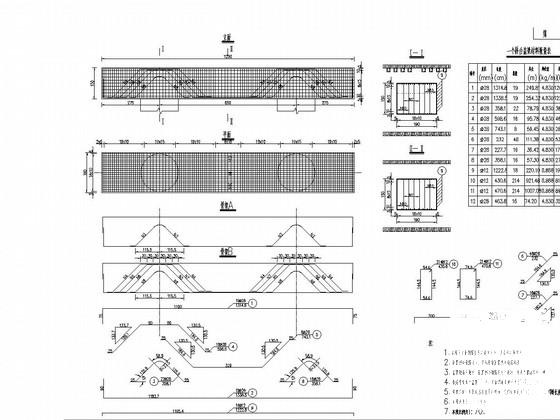

桥墩盖梁钢筋构造图
