新门式刚架独立基础结构车间结构CAD施工图纸(单梁吊5吨)(柱间支撑)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：152张
附件详情
该项目是某机械公司车间项目，图纸含主钢构：吊车梁图，钢架图，角柱、抗风柱图，屋面维护系统图，墙梁布置图，撑杆，钢梯，雨棚，直拉条，锚栓图，构建布置图示意图，装配梯；次钢构：水平撑，系杆，柱间支撑图，钢构车间彩板及包边材料表，等共计152张图。

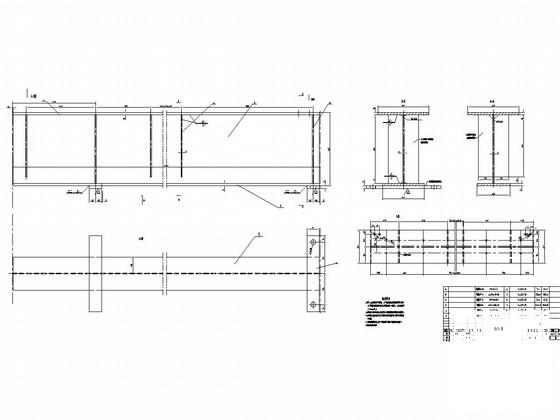

钢吊梁
抗风柱1

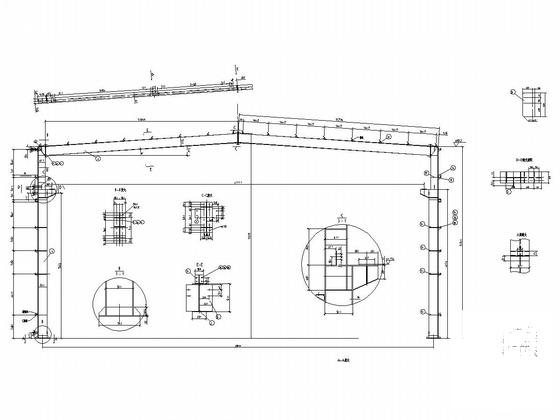

钢架3

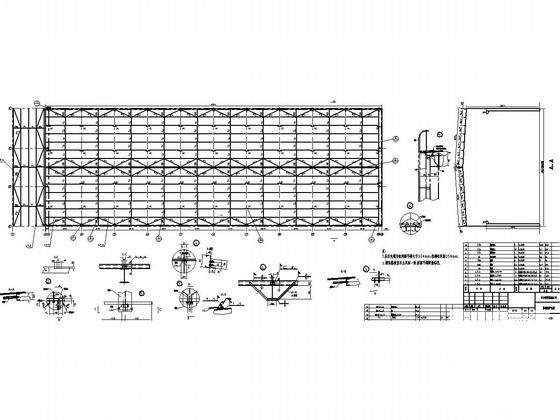

屋面围护系统
墙梁布置图
雨棚
水平撑1

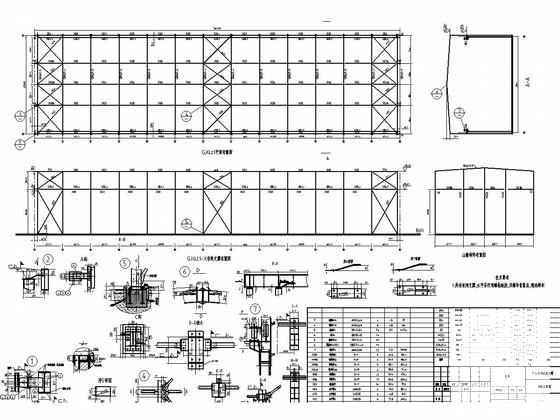

柱间支撑1

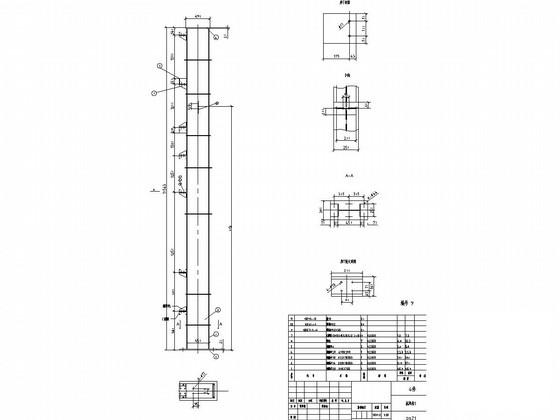

钢 柱(带孔)
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：9.34 MB
- 收藏次数：0
-
文件名称：
附件-995878056565575589608.rar
