23层大型汽车中心给排水图纸（能型灭火系统、直饮水系统、循环水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑,超高层建筑
建筑设计面积：15912平方米
建筑地上层数：23层
图纸设计深度：施工图
参考图纸：73张
设计年代：近代
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
大样节点：卫生间

附件详情

报警阀组室及管道井大样图
卫生间给排水系统图
卫生间给排水详图
景观水池给排水平面图
消火栓给水管道系统图
空调机房排水管道系统图
大空间自动寻的喷水灭火系统图
水管道系统图
雨水管道系统图
自动喷水排水系统图
给排水平面图
自动喷水平面图
浴室给排水详图
消火栓系统图

附件详情

该资料为某大型汽车中心给排水全套图纸。
项目概要：该项目包括设计中心、造型中心、停车库这几个部分。研发中心占地面4406.8m?2?，为23层的高层建筑；停车库占地278.35m?2；造型中心占地面积11506m?2，地上三层，建筑高度14.52m。
设计范围：生活给排水系统、中水系统、雨水排水系统、消火栓系统、自动喷水灭火系统、大空间智能型灭火系统、灭火器配置、直饮水系统、循环水系统。
，共73张

报警阀组室大样图

卫生间给排水平面图

自动喷水排水系统图

裙房部分消火栓系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

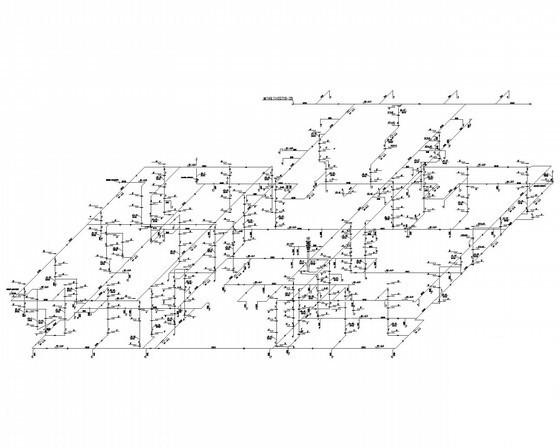

第 1 张图

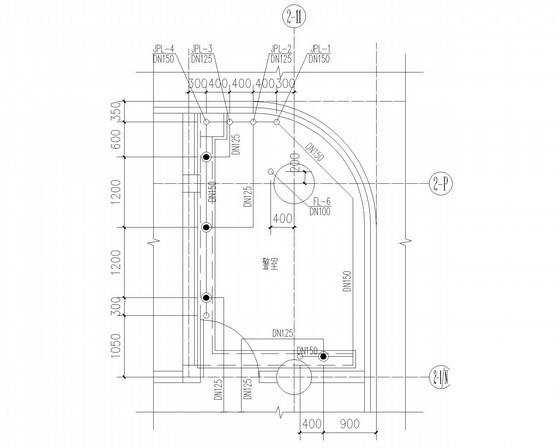

第 2 张图

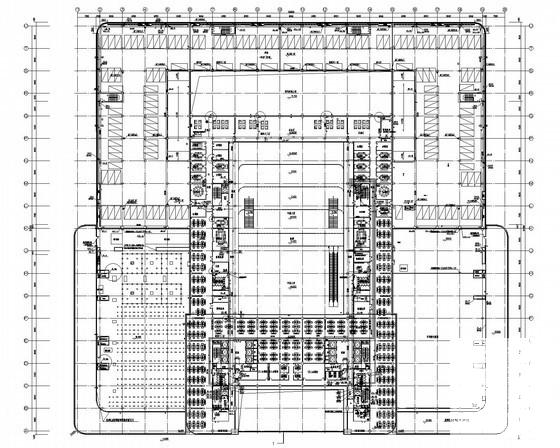

第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
