6层通信办公楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:12440平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 大样节点:泵房,卫生间
  • 项目所在地:广东

附件详情

  • 资料目录
  • 主要设备材料表
  • 室内给排水施工图
  • 地下一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六层给排水平面图
  • 屋顶给排水平面图
  • 一层自喷平面图
  • 二层自喷平面图
  • 三层自喷平面图
  • 四层自喷平面图
  • 五层自喷平面图
  • 六层自喷平面图
  • 给排水系统图
  • 水泵房大样图
  • 卫生间大样图

附件详情

该项目广东,总建筑面积 12440平米。含地下建筑一层,主要为水池及设备用房;1~6 层为发电机房电力电池室、高低压配电室、机房等 。建筑高度:30.8m;建筑等级: 二级建筑;建筑类别:二类公建;耐火等级:二级。
设计范围:生活给水系统、空调补水系统、室内外消火栓给水灭火系统、自动喷水灭火系统生活污废水排水系统、雨水排水系统;
,共计24张图纸;


地下车库给排水平面图

一层自动喷淋平面图

水泵房大样图

卫生间大样图

消防系统 原理图

给排水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

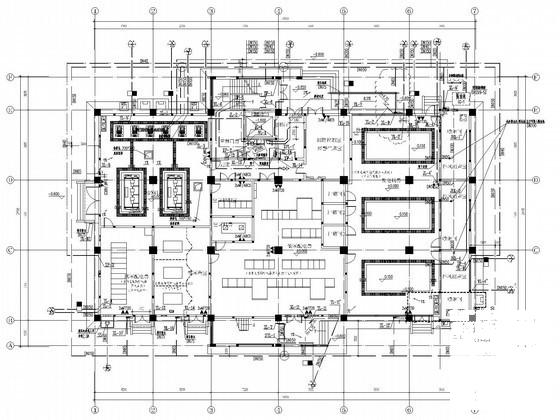

  • 6层通信办公楼给排水CAD施工图纸 - 1
    第 1 张图

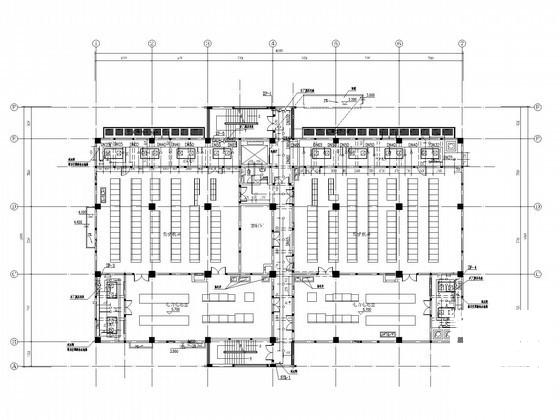

  • 6层通信办公楼给排水CAD施工图纸 - 2
    第 2 张图

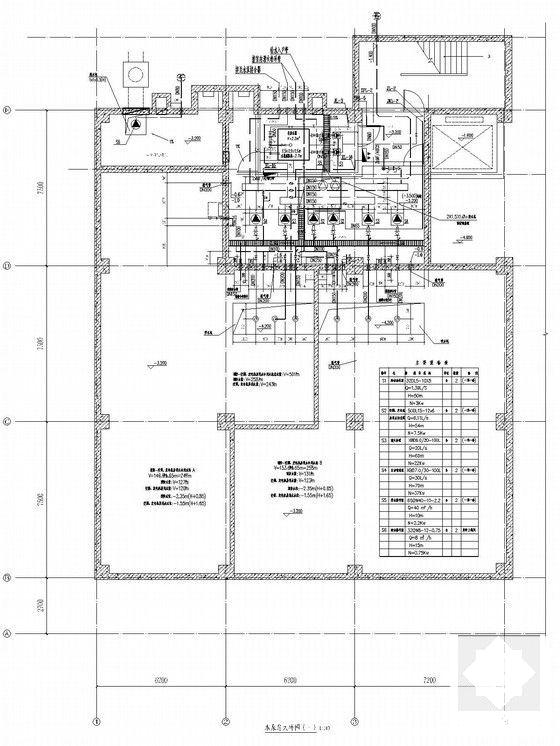

  • 6层通信办公楼给排水CAD施工图纸 - 3
    第 3 张图

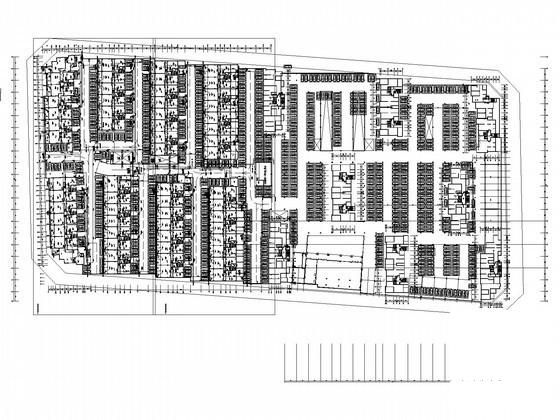

  • 6层通信办公楼给排水CAD施工图纸 - 4
    第 4 张图

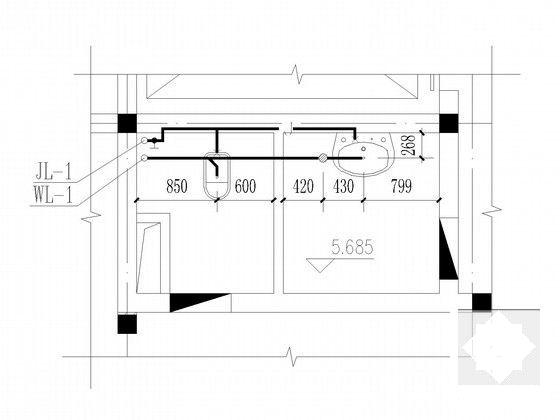

  • 6层通信办公楼给排水CAD施工图纸 - 5
    第 5 张图
  • 6层通信办公楼给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
