3层体育馆游泳池给排水CAD施工图纸(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：体育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14728平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：水泵站,水池
供水方式：市政供水
供水分区：无
排水体制：雨污分流
排水技术：重力排水
雨水重现期：1年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：游泳池
大样节点：卫生间
热水供应方式：定时供应热水
项目所在地：湖北

附件详情

资料目录
设计说明选用标准图集及主要材料表
地下层给排水消防平面
首层给排水消防平面
屋面给排水平面
1号3号卫生间大样图
2号卫生间及残疾人专用卫生间大样图
运动员淋浴间大样图
游泳池更衣间淋浴间大样图
消防泵房大样图
消防水箱间大样图
给水系统图
消火栓系统图
自动喷水灭火系统图
雨水系统图

附件详情

该附件为附设游泳池的一类建筑给排水施工图纸,该项目位于湖北，总建筑面积14728平方米,建筑檐口高度19米,地下一层,地上三层,为一类建筑。设计座位数为3082位.室外附设一座50x25x(1m~1.8m)游泳池。
设计范围：1. 该资料为体育馆室内生活给水,生活热水供应,污水,雨水,消火栓给水系统,自动喷水灭火系统设计和建筑灭火器配置设计。2. 室外游泳池设计暂预留设备安装位置和洞,待确定建设后,另出详图(此次不含该部分和室外管网的设计工作).
。共18张。

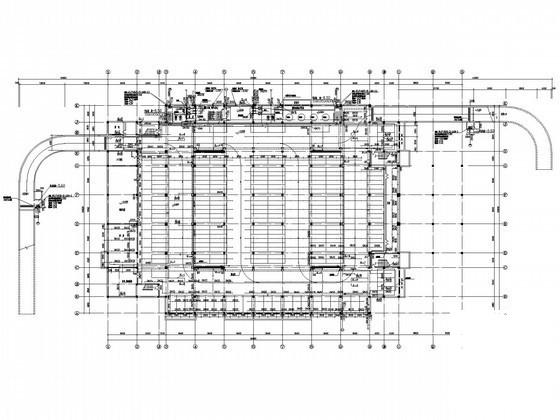

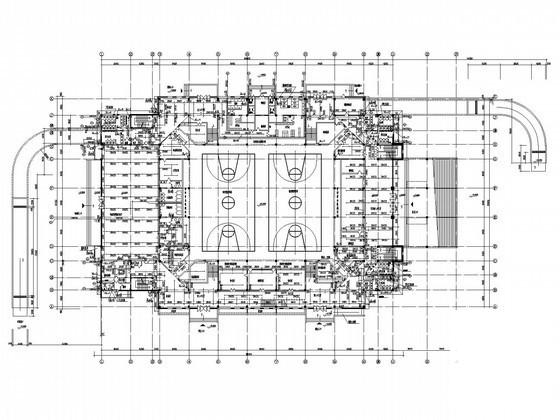

给排水及消防平面图

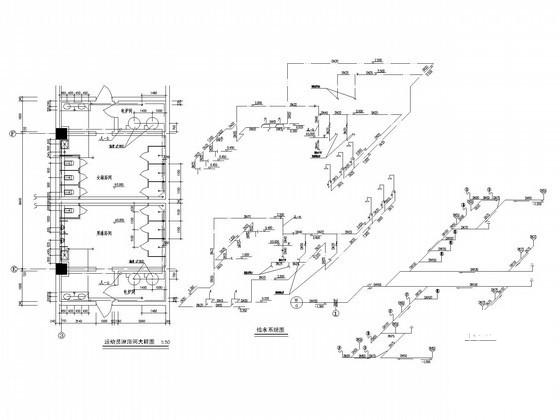

给排水系统图

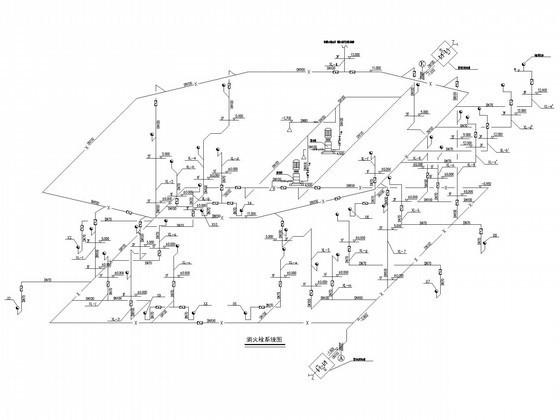

消火栓系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
