5层大型通信枢纽中心给水及泵房CAD施工图纸(大院出品含冷却塔)(自动喷水灭火系统)

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
  • 供水设备:水泵站,水塔
  • 大样节点:水泵
  • 项目地址:海南

附件详情

工程为中国移动XXXX数据中心工程,位于澄迈县。数据中心机房楼建筑面积为24644.05m2,一层层高5.1米,二至五层层高4.65m,建筑高度23.98m。
该资料范围包括本建筑内的生活给水排水系统,消火栓系统,自动喷水系统;气体灭火系统和空调系统供排水系统做土建预留,后期配合工艺部分设计。
二、给水系统
1.该项目设有生活给水系统和生产用水系统(空调)。
2.冷却塔位于屋顶,屋顶补水管均由一层制冷机房接入,沿新风机房管井接入屋顶冷却塔,采用双路供水,一路由市政直接供给,另一路由室外地下水池经加压泵加压供给,保证用水可靠性。该资料只做冷却塔及加湿供水管道条件预留,后期配合工艺部分设计。
3.水质满足国家《生活饮用水卫生标准》的要求。
4.系统分区划分:本建筑供水1层为低区由市政直接供给,2层以上为高区由室外地下泵房加压供给。
三、
1.该建筑耐火等级为二级;设计范围:消火栓系统 、自动喷水灭火系统、气体灭火系统以及手提式灭火器。
2.消火栓系统:
1)室内消火栓系统
A.室内消火栓系统入户压力大于等于0.45MPa。
B.室内采用临时高压消火栓系统:由园区设置的室外消防水池供水,经消防泵房内的消火栓加压泵加压供给,供水压力不小于0.45MPa。
C.消火栓给水泵控制:火灾时按动任一消火栓处的起泵按钮或消防中心均能启动消防主泵,水泵房设手动应急起泵按钮启动该泵并报警。水泵启动后,反馈信号至消防控制中心。
D.消火栓箱采用薄型组合式消防柜SG18D65Z-J(单栓),材质:钢-铝合金。配置DN65mm消火栓个、DN65mm、L25m麻质衬胶水带一条,19直流水枪一支、消防软管卷盘一套,软管长25m胶带内径不小于19,喷嘴口不小于6mm。
... ...

3、5层自动喷水灭火

排水系统原理图

消火栓系统图

水泵房及消防水池平面图

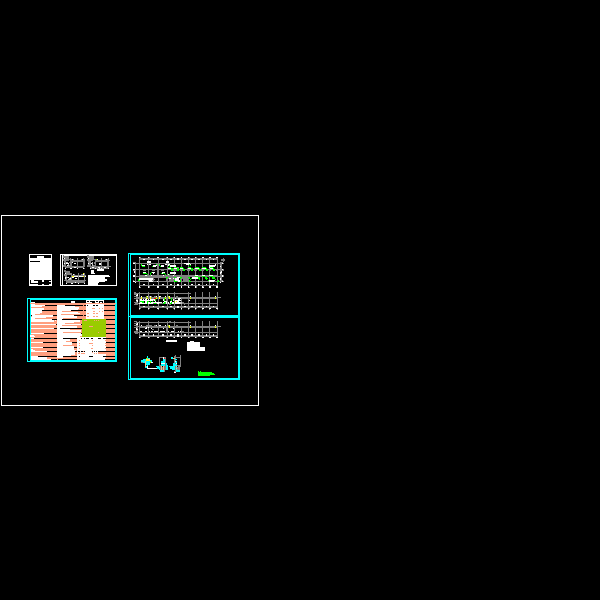

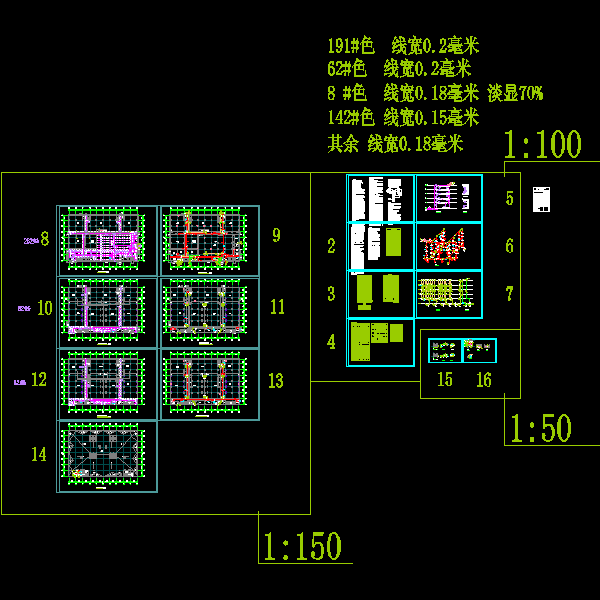

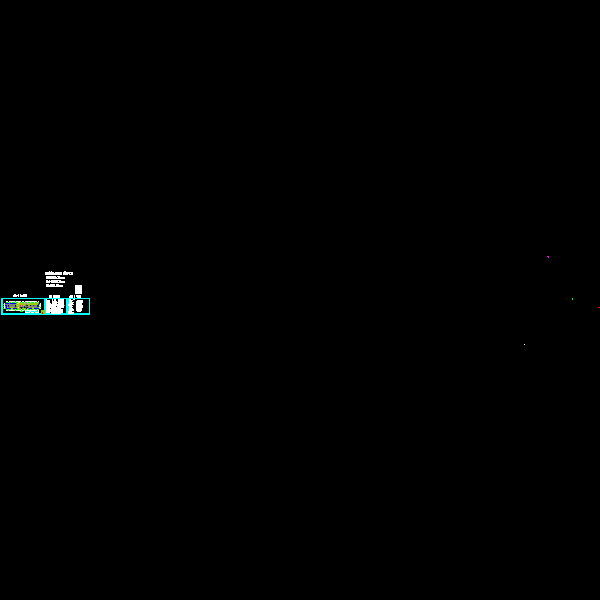

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
