津秦铁路深基坑施工专项方案(中铁CAD图纸)

附件详情

  • 1编制依据 3
  • 2项目概要 3
  • 2.1地理自然条件 3
  • 2.2设计情况 3
  • 3施工方案概述 4
  • 3.1总体施工方案 4
  • 3.2施工组织机构 5
  • 3.3资源配置 6
  • 3.3.1人员及机具安排 6

附件详情

本文主要介绍桥梁工程 深基坑 的施工方法,主要采用拉森止水钢板桩的支护。
3.1总体施工方案
深基坑承台施工,四周均打入12m钢板桩,然后采用工字钢腰梁支护,根据实际情况,对于离灌溉水渠较近的基坑采用拉森式止水钢板桩。378#、379#墩以及403#、404#墩采用15m拉森式止水钢板桩支护……
4.2.2止水钢板桩施工
钢板桩采用拉森式止水钢板桩,单根桩长15m,基坑开挖后,插入土层约7m。插打采用单层围檩打桩法施工,在围檩上用红漆划分桩位……
4.11基坑回填
模板拆除后,基坑及时进行回填并夯实。承台施工完成后,设沉降观测点观测承台的初始高程,根据施……
附图普通深基坑承台支护示意图、工字钢腰梁加工示意图、二次开挖后断面图、承台支护图、承台基坑支护 平面布置图 等……
施工方案共26页。附图纸:9张

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

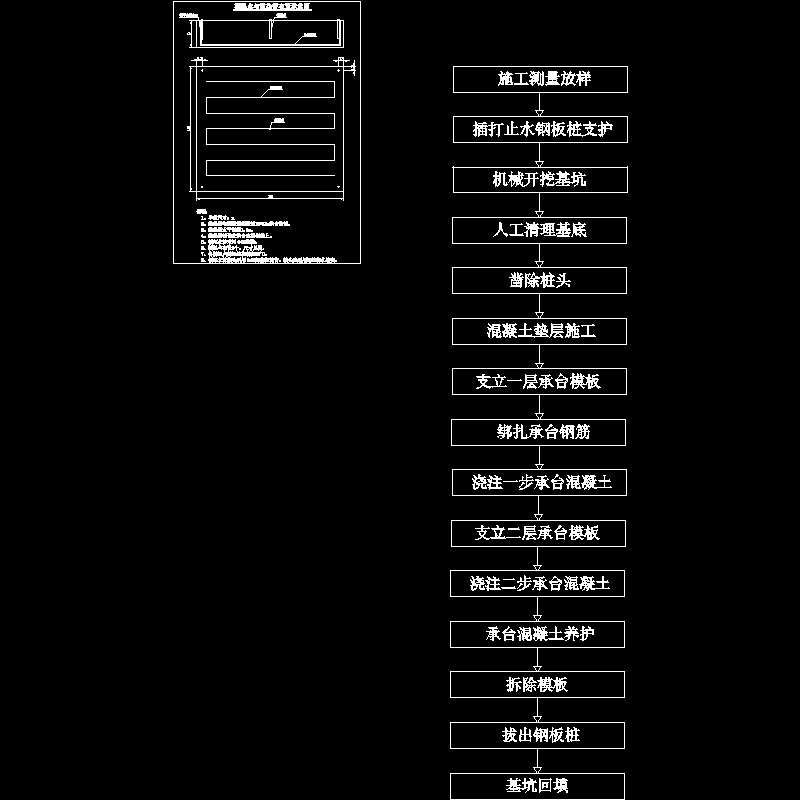

  • 施工流程图.dwg
    施工流程图.dwg
  • 附件1.第一次开挖后断面示意图.dwg
    附件1.第一次开挖后断面示意图.dwg
  • 附件2.普通深基坑承台支护示意图.dwg
    附件2.普通深基坑承台支护示意图.dwg
  • 附件3.工字钢腰梁加工示意图.dwg
    附件3.工字钢腰梁加工示意图.dwg
  • 附件4.第二次开挖后断面示意图.dwg
    附件4.第二次开挖后断面示意图.dwg
  • 附件5.承台模板支护图.dwg
    附件5.承台模板支护图.dwg
  • 附件6.433#、434#桥址平面图.dwg
    附件6.433#、434#桥址平面图.dwg
  • 附件7.433承台支护平面布置图.dwg
    附件7.433承台支护平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
