80m砼无背索斜塔斜拉桥CAD施工图纸(78张).dwg

技术标准:    1.道路等级:二级公路;    2.设计荷载:汽-超20,挂-120;人群3.5kpa;    3.设计车速:V=80km/h;    4.桥面宽度:总宽41.5m;横向布置为 5.75m非机动车道(含栏杆扶手)+2.5m分隔带+12.25m机动车道(含左右侧路缘带)+0.5m分隔带(新泽西式护栏)+12.25m机动车道(含左右侧路缘带)+2.5m分隔带+5.75m非机动车道(含栏杆扶手);    5.桥面纵坡:单向纵坡0.5%;    6.桥面横坡:双向横坡2%;    7.高程系统:采用56黄海高程系统。    8.通航标准:通航宽度50米,最高通航水位3.063米,梁底标高必需在8.063米(若吴淞高程系统为9.96米)以上;   ......   设计要点:    本桥型为空间双索面无背索斜塔斜拉桥,为三跨连续刚构体系,塔梁墩基础固结。    1.桥梁跨径布置: 30m(西侧外伸孔) 80m(主跨) 40m(东侧外伸孔),全长150m。    2.主桥上部结构由塔、梁和拉索组成。塔身和主梁均为预应力混凝土构件。   ......   设计于2002年,共78张CAD设计图。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

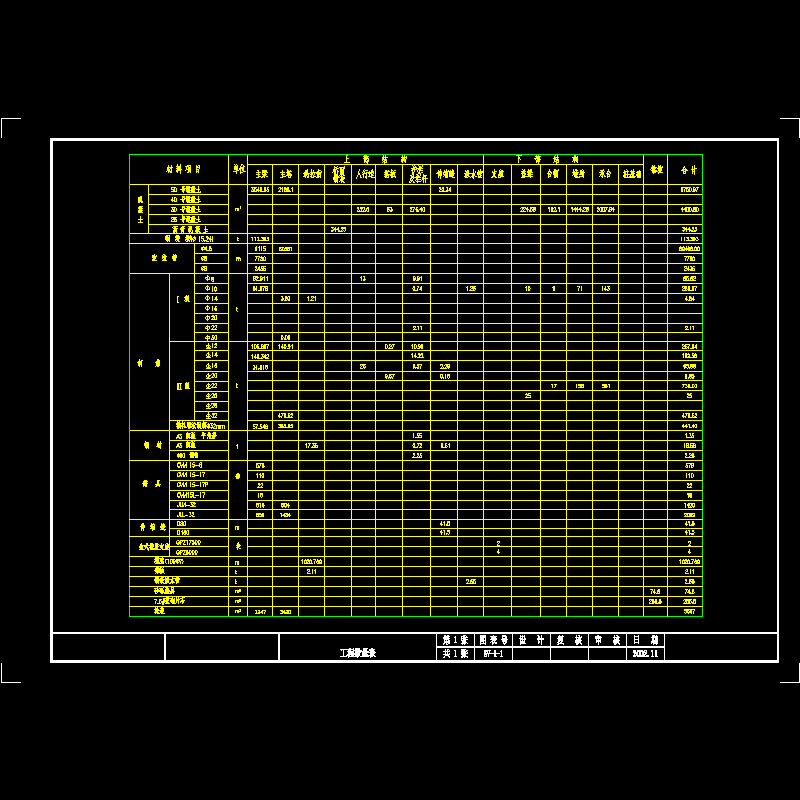

  • 01-工程数量表.dwg
    01-工程数量表.dwg
  • 04-主梁一般构造图.dwg
    04-主梁一般构造图.dwg

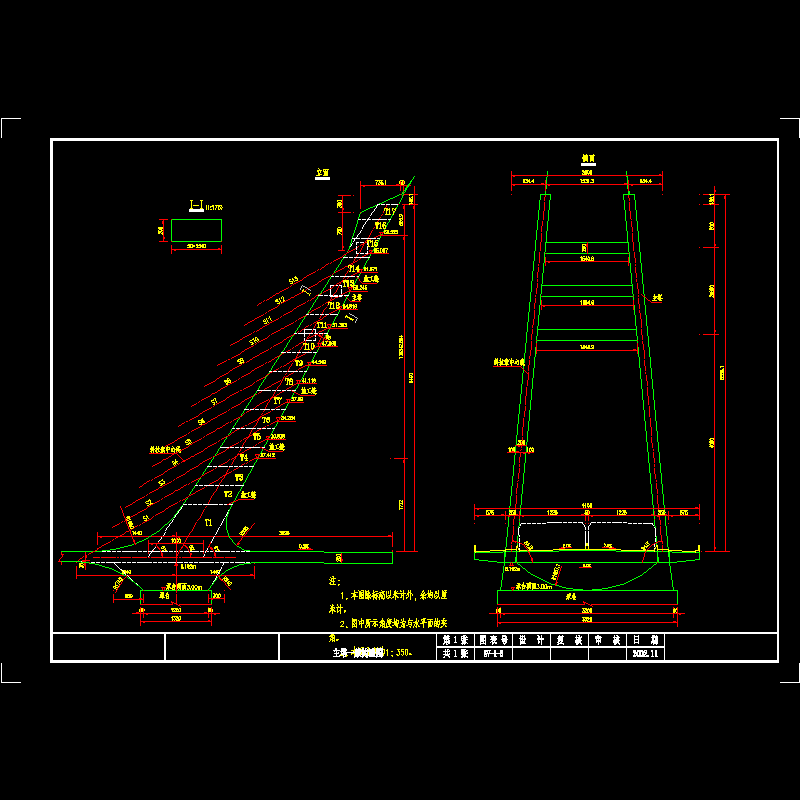

  • 05-主塔一般构造图.dwg
    05-主塔一般构造图.dwg
  • 06-斜拉索构造图.dwg
    06-斜拉索构造图.dwg

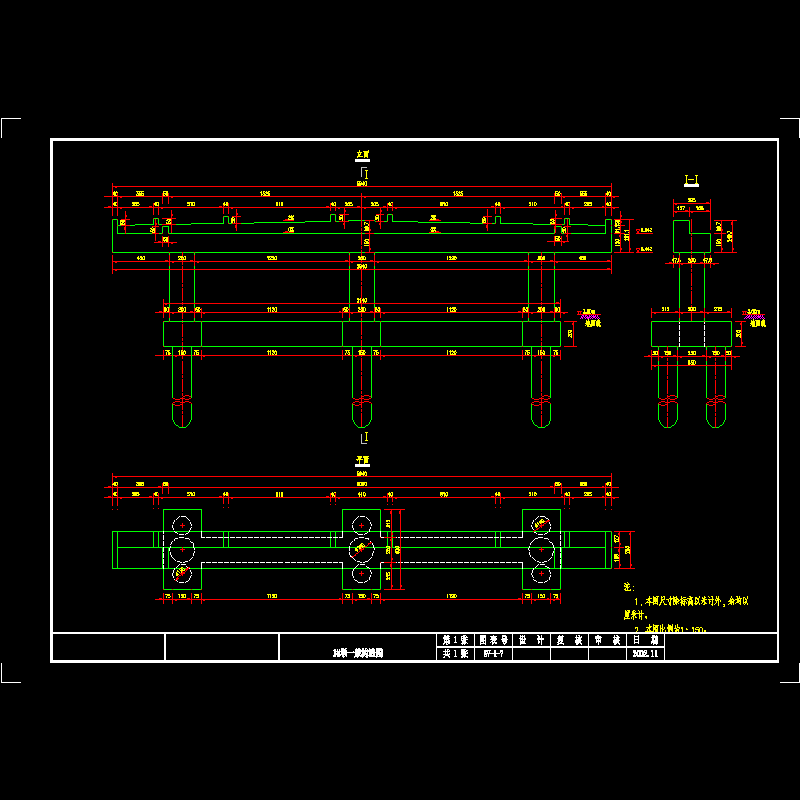

  • 07-1#墩一般构造图.dwg
    07-1#墩一般构造图.dwg
  • 08-2#墩一般构造图.dwg
    08-2#墩一般构造图.dwg
  • 09-3#墩一般构造图.dwg
    09-3#墩一般构造图.dwg
  • 10-4#台一般构造图.dwg
    10-4#台一般构造图.dwg
  • 14-主塔预应力钢筋构造图.dwg
    14-主塔预应力钢筋构造图.dwg
  • 16-主塔钢筋构造图.dwg
    16-主塔钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
