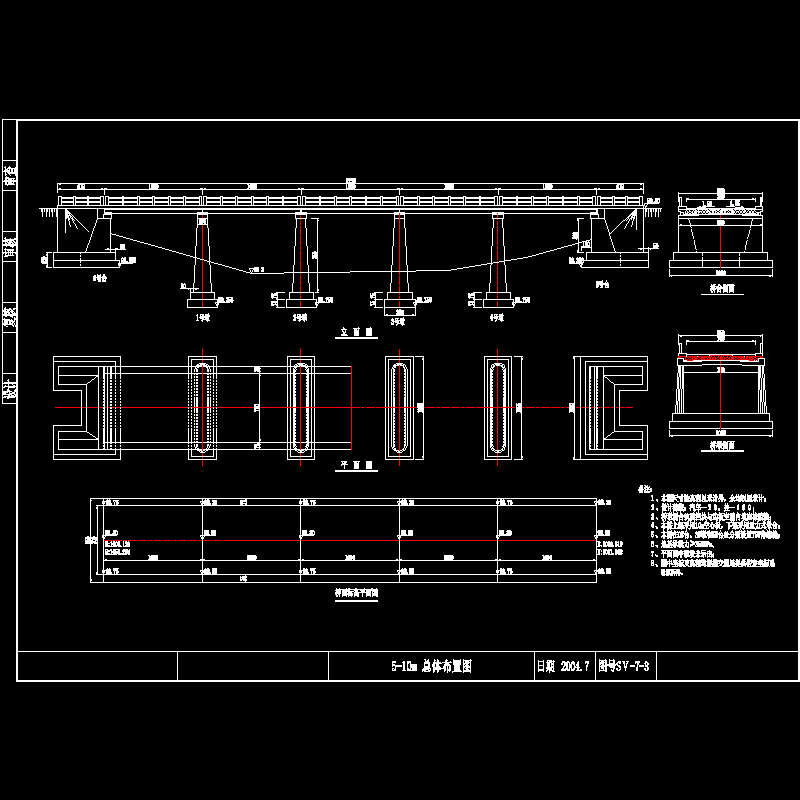

5-10m钢筋混凝土板桥全套CAD施工图纸（23张）.dwg

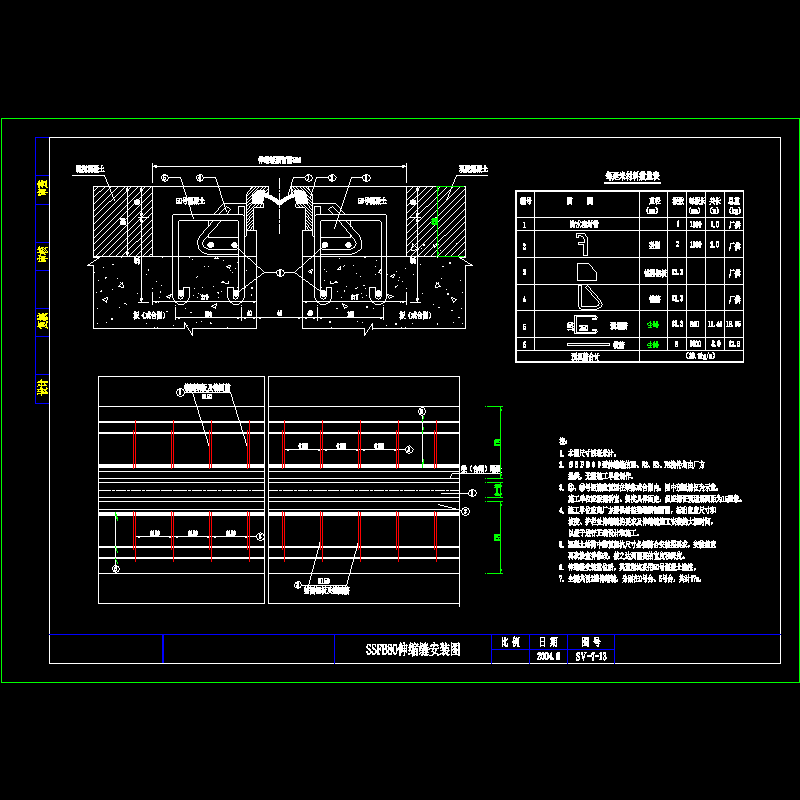

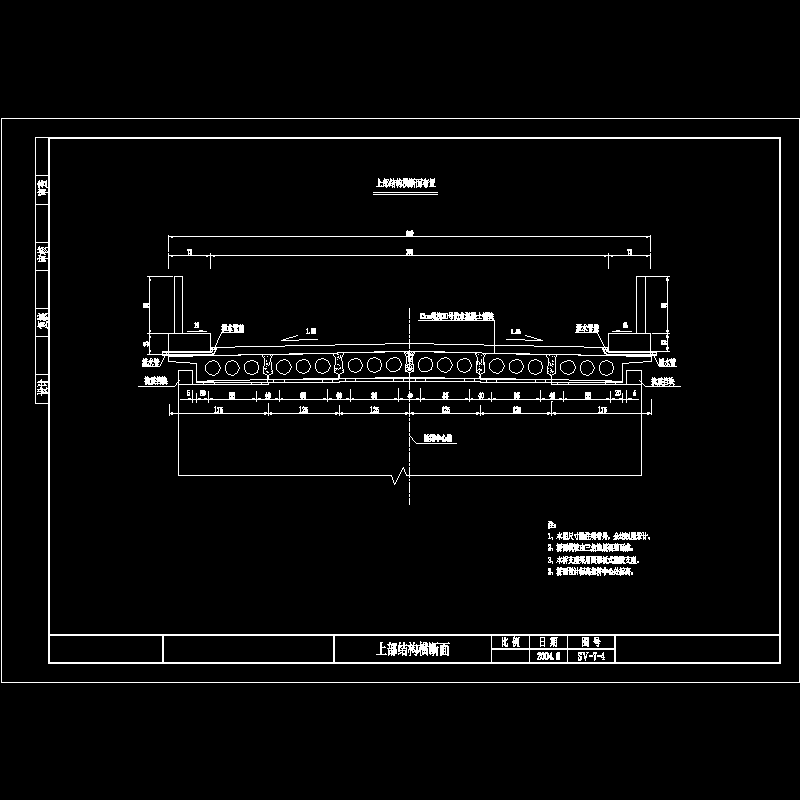

技术标准： 　　 设计荷载：汽车—20，挂车—100； 　　 桥面宽度：净7m 2X0.75m； 　　 地震烈度：Ⅶ度； 　　 设计洪水频率：1/50； 　　...... 　　设计要点： 　　 1、上部结构为10米混凝土空心板。 　　 2、下部构造桥台为Ｕ型桥台、重力式桥墩、扩大基础。 　　 3、桥面横坡由三角垫层调整。 　　 4、本桥为三孔一联和两孔一联，共设SSFB-80伸缩缝三道。 　　 5、本桥采用桥面连续。 　　...... 　　设计于2004年，共包含CAD设计图23张。
