6层疾病防治中心建筑给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：6400平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：水箱,卫生间
项目所在地：安徽

附件详情

资料目录
设计说明及材料表
一层喷淋平面图
二层喷淋平面图
三层喷淋平面图
四层喷淋平面图
五层喷淋平面图
六层喷淋平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层给排水平面图
六层给排水平面图
屋顶水箱给排水平面图
卫生间A给排水平面详图
卫生间A给排水透视图
给水透视图
排水透视图
消防给水透视图
喷淋系统原理图

附件详情

该项目位于安徽，是一疾病预防控制中心(急救中心、计划生育服务站、妇幼保健站、残疾人综合服务中心）建设项目--业务楼；建筑层数、总高度--建筑层数：六层；建筑高度22.50m；建筑设计面积：--6487.8方米；建筑等级为二级。
设计范围：给水系统消防给水系统、喷淋系统、雨水系统等；
，共计21张图纸；

六层喷淋平面图

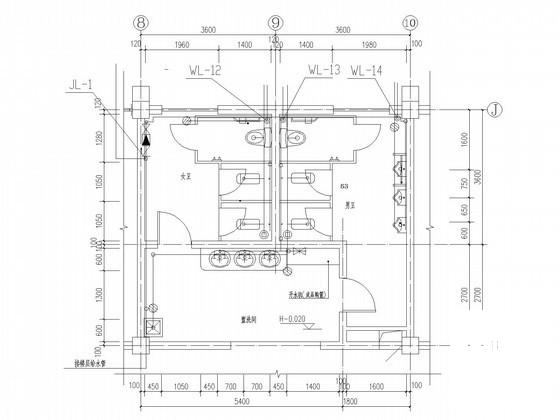

卫生间底层给排水平面详图

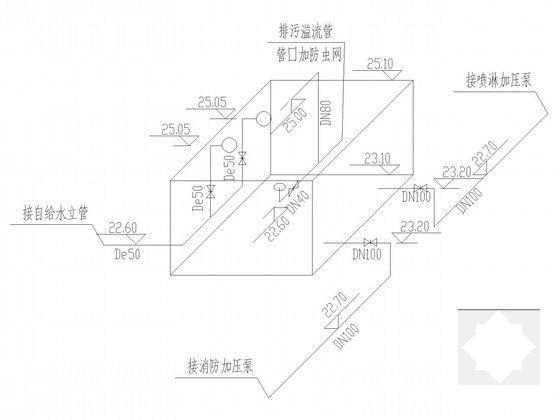

消防水箱详图

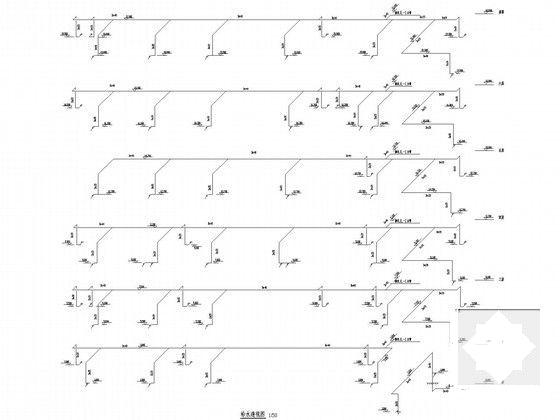

给水透视图

排水透视图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
