6层19号楼给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流

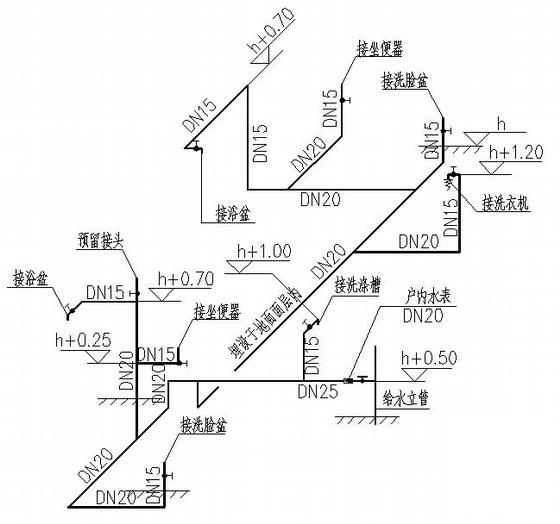

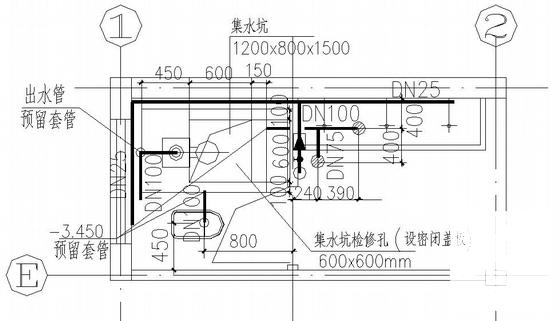

  • 大样节点:卫生间

附件详情

设计范围:该项目设有生活给水系统、生活污水系统。
1.生活给水系统:1)市政给水管网供水压力为0.25MPa,给水系统不分区,由室外市政给水管网直接供水;2)每户住宅设一个DN20mm磁卡水表,公建部分公共卫生间采用普通水表。

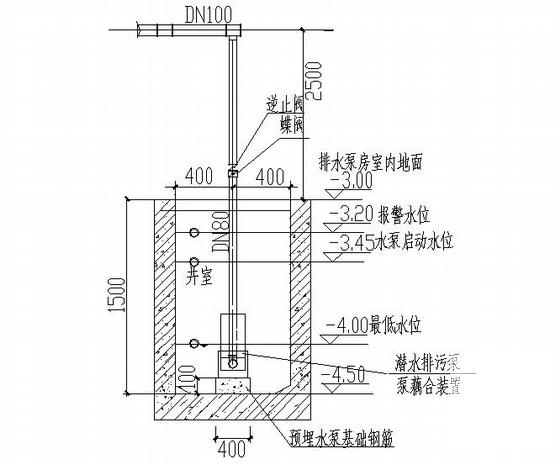

2.生活污水系统:该项目污、废水采用合流制。室内+0.000以上污废水重力自流排入室外污水管,地下室污废水采用潜水排污泵提升至室外污水管。
生活给水管:室内给水干管采用衬塑钢管,给水支管采用PP-R管。
排水管道:采用白色硬聚氯乙烯(PVC-U)塑料管,粘结连接。出屋面通气管和埋地部分采用柔性接口机制排水铸铁管。与潜水排污泵连接的管道,采用衬塑钢管,沟槽式或法兰连接,地下室外墙以外的埋地管采用给水铸铁管,水泥接口。

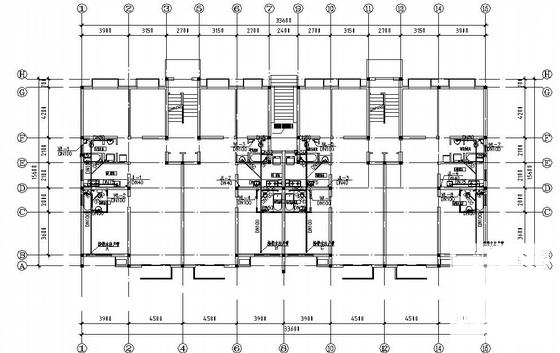

某19号楼给排水施工图

某19号楼给排水施工图
