7层住宅楼建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：5400平方米
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水设备：高位水箱
- 供水方式：市政供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
- 热水供应方式：集中热水供应
附件详情
- 给排水设计总说明
- 资料目录 图例
- 主要设备材料表
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五-六层给排水平面图
- 七层给排水平面图
- 屋顶层排水平面图
- 户型给排水大样图、预留洞图
- 给水支管系统图
- 污水支管系统图
- 服务网点卫生间给排水大样图、系统图
- G户型冷水系统
- G户型热水系统图
- G户型污水系统图
- 消防卷盘系统原理图
附件详情
该项目位于福建，该项目为多层建筑,包含有2栋建筑，建筑高度23.25m,总建筑面积5400平米。
设计范围：给水系统、排水系统、消防给水系统、热水系统、喷淋系统、雨水系统等；
，共计22张图纸；

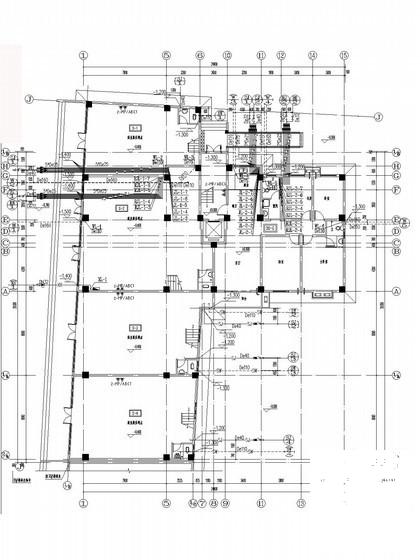

一层给排水平面图

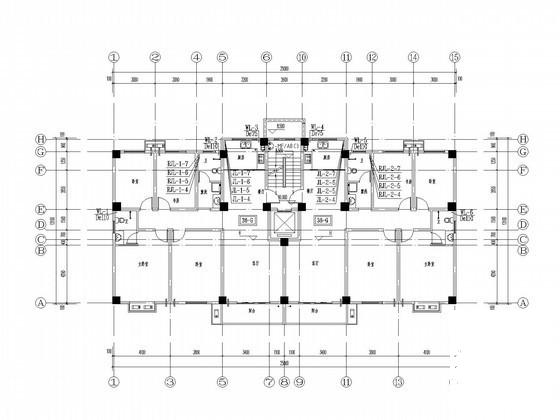

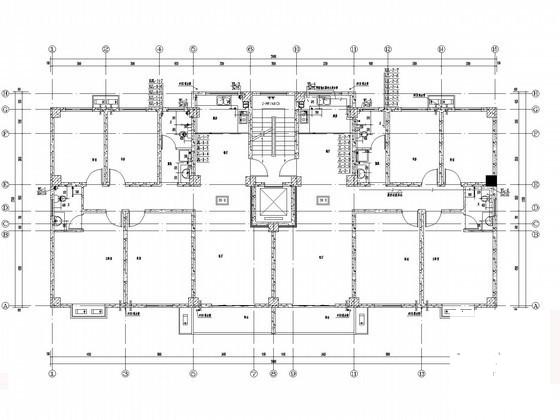

户型给排水大样及预留洞图

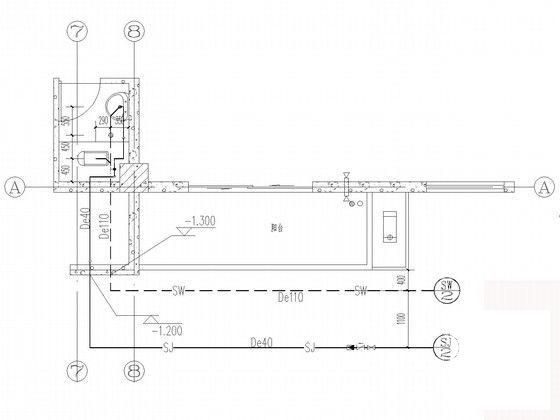

卫生间给排水大样图

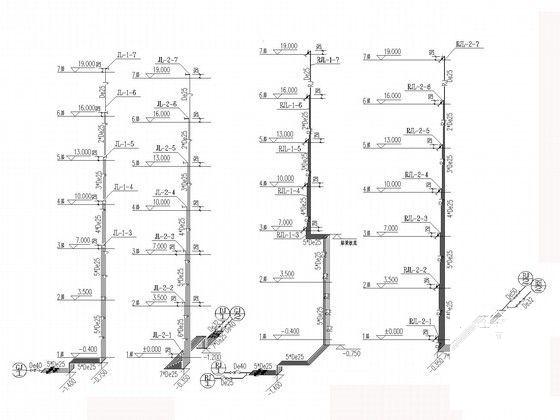

冷水、热水系统图
户型污水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
