9层住宅楼建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：15张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
附件详情
- 设计说明

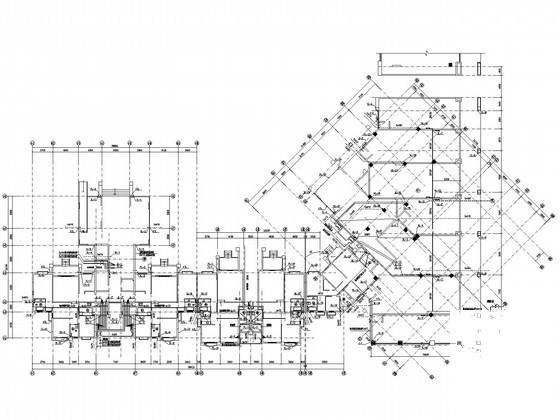

- 一层消防及给排水平面图
- 二层消防及给排水平面图
- 三层消防及给排水平面图
- 四层消防及给排水平面图
- 五层消防及给排水平面图
- 六层消防及给排水平面图
- 七层消防及给排水平面图
- 八层消防及给排水平面图
- 九层消防及给排水平面图
- 卫生间给排水大样图
- 给水系统图
- 排水系统图
- 消防系统 原理图
- 空调排水系统
附件详情
项目概要：该项目是一住宅楼建筑给排水项目，建筑层数为地上九层，建筑高度为29.9米；
设计范围包括生活给水系统、污水系统、雨水系统、消火栓系统、灭火器配置系统等；
共计15张图纸；

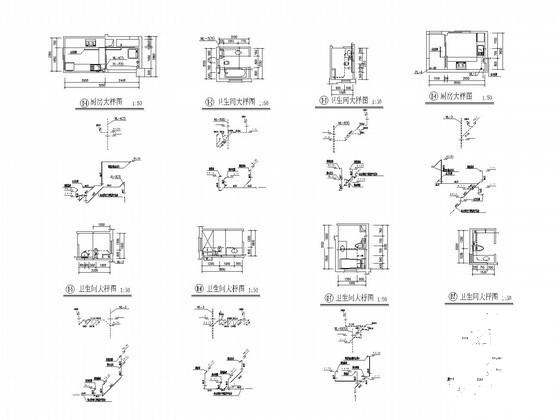

卫生大样

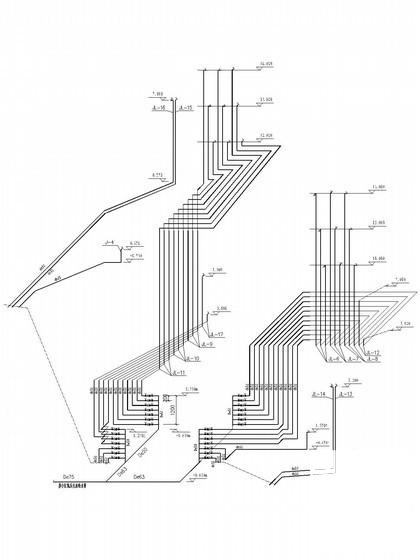

给水系统原理图

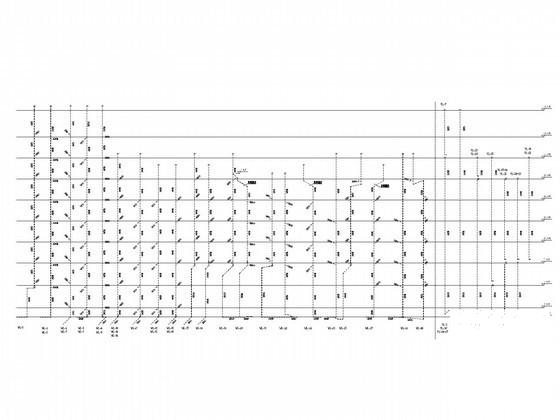

排水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.62 MB
- 收藏次数：0
-
文件名称：
附件-995860987888977787767.rar
